ESD 바닥은 어떻게 접지되는가 — Copper Tape와 Conductive Undercoat의 역할
ESD 바닥재의 기술자료에는 대부분 표면 대 접지 저항값이 명시되어 있습니다. 그래서 해당 제품을 시공하면 자동으로 접지가 되는 것처럼 이해하기 쉽습니다.
하지만 바닥재 자체는 전기를 흘려보낼 수 있는 특성을 가진 마감재일 뿐입니다. 그 전하가 실제로 어디로 빠져나가는지는 바닥재가 아니라 그 아래에 구성된 경로가 결정합니다.
ESD 바닥에서 문제가 되는 상황의 상당수는 바닥재의 저항값이 아니라 이 경로의 연속성에서 발생합니다. 접지단자와의 연결, 동테이프 그리드의 간격, 전도성 언더코트의 도포 상태, 층 사이의 재도장 시점이 모두 여기에 관여합니다.
이 글에서는 ESD 바닥 시스템이 어떤 층으로 구성되는지, Copper Tape와 Conductive Undercoat가 각각 무엇을 담당하는지, 그리고 시공 중 어느 단계에서 무엇을 확인해야 하는지를 제조사 기술자료를 근거로 살펴봅니다.
바닥재는 스스로 접지되지 않습니다 — 경로는 시스템이 만듭니다
ESD 바닥의 목적은 사람이나 물체에 축적된 전하를 접지(Ground) 방향으로 이동시키는 것입니다.
이때 전하는 상도 표면에서 시작해 하부 층을 거쳐 건물의 접지단자까지 도달해야 합니다.
사람 → ESD 신발 → 상도(Topcoat) → 전도성 언더코트 → 동테이프 → 접지단자 → Ground
이 경로 가운데 어느 한 구간이라도 끊어지면 상도의 저항값이 아무리 적절해도 전하는 빠져나갈 곳을 잃게 됩니다.
ESD 바닥에서 저항값은 재료의 성질이고, 접지는 시공으로 만들어지는 결과입니다.
Fosroc의 ESD Flooring 기술자료에서도 시공 단계별 목적을
프라이머는 바탕면 실링, 동테이프는 접지단자까지의 연결성 확보,
언더코트는 전도성 프라임 코트, 상도는 최종 전기특성 부여로 구분해 설명합니다.
각 층이 서로 다른 역할을 맡고 있다는 의미로 볼 수 있습니다.
ESD 바닥 시스템은 어떤 층으로 구성되는가
제품 계열에 따라 세부 구성은 다르지만, ESD 수지 바닥의 기본 골격은 대체로 네 개 층으로 정리됩니다.
Primer — 바탕면을 실링하고 다음 층의 조건을 만듭니다
프라이머의 1차 목적은 콘크리트 바탕면을 실링하는 것입니다. 다만 ESD 시스템에서는 그 위에 동테이프가 부착되기 때문에, 프라이머 면의 상태가 접지경로의 시작점이 되기도 합니다.
Nitoflor SL3000UT ESD의 브로슈어에서는 전도성 프라이머(스크래치 코트)를 공칭 1 mm 두께로 시공하고,
20 °C에서 12~48시간 양생한 뒤 동테이프를 프라이밍된 콘크리트에 부착하도록 제시합니다.

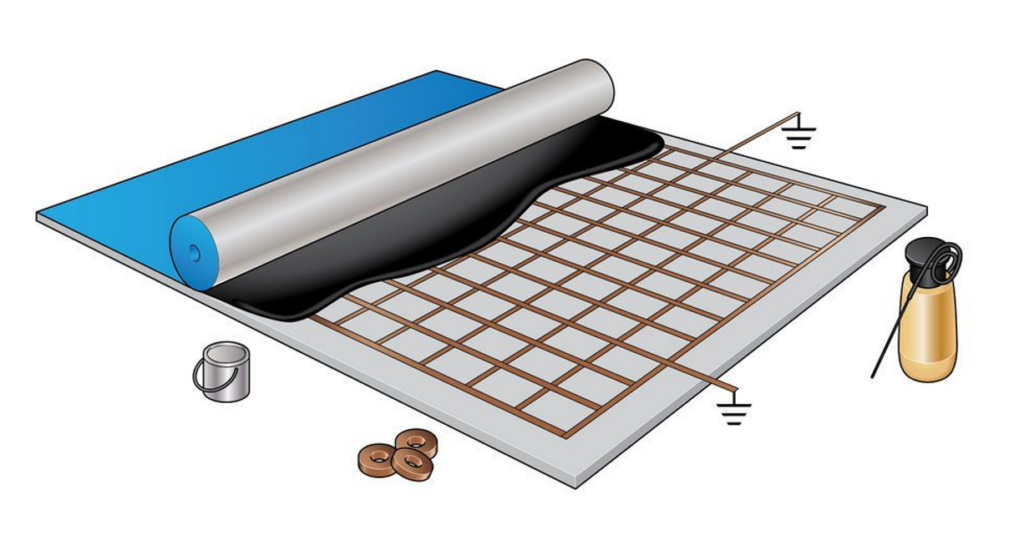

Copper Tape — 바닥과 접지단자를 잇는 금속 경로입니다
동테이프(Copper Tape)는 ESD 바닥 시스템 내부에 설치되어 바닥과 접지단자(Earthing Point)를 전기적으로 연결하는 역할을 합니다.
수지계 바닥재만으로는 건물의 접지설비와 직접 연결하기 어렵기 때문에, 동테이프가 바닥에서 접지까지 이어지는 전기적 경로를 만들어 줍니다.
동테이프의 배치는 시스템과 설계조건에 따라 달라질 수 있으며, 일정한 간격의 스트립 또는 격자 형태로 구성될 수 있습니다.
이후 Conductive 또는 Dissipative Undercoat와 전기적으로 연결되면서 바닥의 전하가 접지 방향으로 이동할 수 있는 경로를 형성합니다.
일부 기술자료에서는 이러한 구성을 Equipotential Grounding Grid로 표현합니다. 중요한 것은 동테이프 자체가 정전기를 제거하는 것이 아니라,
ESD 바닥 시스템과 건물의 접지를 연결하여 전하가 이동할 수 있는 연속적인 경로를 만드는 것입니다.
Conductive Undercoat — 면 전체를 하나의 전도층으로 만듭니다
동테이프만으로는 격자 위의 선(線)만 전도성을 가집니다. 전도성 언더코트는 그 사이의 면(面)을 채워 상도 아래 전체가 연속된 전도층이 되도록 합니다.
즉 언더코트는 마감이나 두께 확보를 위한 층이 아니라, 동테이프와 상도 사이의 전기적 연결을 담당하는 기능층입니다.
Topcoat — 전기특성과 사용 성능을 함께 담당합니다
상도는 최종 저항 특성을 결정하는 동시에 내마모성, 내약품성, 청소성 등 사용 조건에 대응하는 층입니다. 시공 완료 후 저항 시험의 대상이 되는 것도 이 표면입니다.
아래 표는 제공된 기술자료에서 확인되는 제품 계열별 구성값을 정리한 것입니다.
| 항목 | Nitoflor Conductive / Dissipative | Nitoflor SL3000UT ESD |
|---|---|---|
| 수지 계열 | 에폭시계 | 시멘트계 폴리우레탄(3성분계) |
| 프라이머 | 바탕면 실링 | 전도성 스크래치 코트, 공칭 1 mm |
| 언더코트 | 50 ~ 200 μm | 4 ㎡/L |
| 상도 두께 | 1 ~ 2 mm | 4 mm |
| 저항 범위 | Conductive 10⁴ ~ 10⁶ Ω / Dissipative 10⁶ ~ 10⁹ Ω | 10⁴ ~ 10⁶ Ω |
같은 ESD 바닥이라도 수지 계열에 따라 층 구성과 두께가 크게 달라집니다.
시방 검토 시 저항 범위만 비교하고 두께와 층 구성을 함께 보지 않으면, 실제로는 다른 시스템을 같은 조건으로 비교하게 될 수 있습니다.
Copper Tape는 얼마나 촘촘히 깔아야 하는가
ESD 바닥을 시공할 때 자주 나오는 질문 중 하나가 “Copper Tape를 어느 정도 간격으로 설치해야 하는가?”입니다.
하지만 Copper Tape의 배치 간격과 접지단자(Earthing Point)의 설치 간격은 같은 개념이 아닙니다.
Copper Tape는 바닥 시스템 내부의 전기적 경로를 형성하고, 접지단자는 이 경로를 건물의 접지설비와 연결합니다.
Fosroc사의 Nitoflor SL3000UT ESD 관련 기술자료에서는 접지 연결에 대해 다음과 같은 기준이 제시됩니다.
| 항목 | 제시 기준 |
|---|---|
| 실별 접지 연결 | 최소 2개소 |
| 면적 기준 | 300 ㎡당 1개소 |
| 접지점 최대 간격 | 20 m |
이 수치는 접지 연결 개소와 배치에 관한 기준으로 이해하는 것이 적절하며, Copper Tape 자체를 반드시 일정한 격자로 설치해야 한다는 의미로 바로 해석해서는 안 됩니다.
Copper Tape의 실제 배치 형태와 간격은 적용하는 ESD Flooring System의 설계, 면적, 접지 위치 및 제조사의 시공 절차에 따라 달라질 수 있습니다.
따라서 실제 프로젝트에서는 임의로 그리드 간격을 정하기보다 프로젝트 시방서나 제조사의 TDS에 따라 Copper Tape 배치와 Earthing Point 기준을 각각 확인하는 것이 중요합니다.

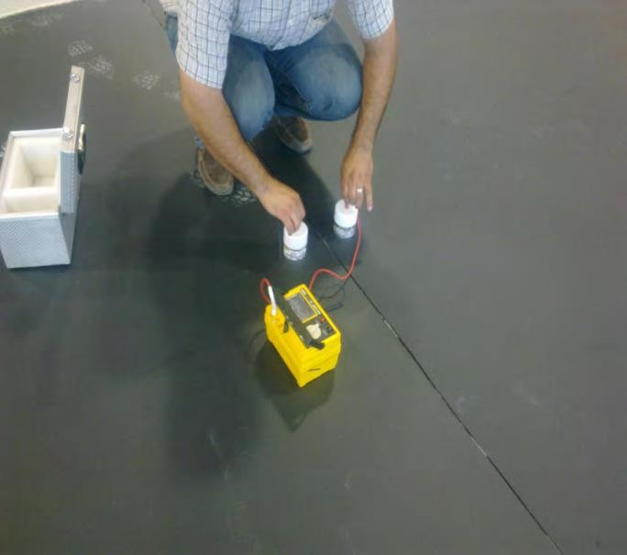

언더코트의 저항을 왜 중간에 측정하는가
ESD 바닥 시공에서 눈여겨볼 부분은 저항 측정이 최종 바닥에서만 이루어지는 것이 아니라는 점입니다.
여러 제조사의 TDS에서는 상도 시공 전에 언더코트의 전기적 연속성을 확인하는 단계를 별도로 두고 있습니다.
Nitoflor SL3000UT ESD 관련 자료에서는 전도성 언더코트를 약 4 ㎡/L의 사용량으로 도포한 뒤 저항을 측정하도록 제시하며, 이 단계에서 2 × 10³ ~ 4 × 10³ Ω의 값을 제시합니다.
여기서 중요한 것은 이 값을 완성된 ESD 바닥의 요구 저항값과 직접 비교하면 안 된다는 것입니다.
언더코트 단계의 측정과 완성된 바닥의 측정은 대상과 목적이 다릅니다.
언더코트에서는 낮은 저항을 갖는 전도층이 바닥 전체에 연속적으로 형성되었는지를 확인하고,
최종 단계에서는 상도를 포함한 전체 ESD Flooring System이 요구되는 전기적 성능을 만족하는지를 확인합니다.
중간 검사가 중요한 이유는 시공 순서에 있습니다. 언더코트 위에 ESD 상도가 시공되고 나면 하부 전도층은 완전히 가려집니다.
이후 최종 저항값에 문제가 발생하더라도 어느 위치에서 전기적 연속성이 끊겼는지 확인하기가 훨씬 어려워지고, 보수 역시 상도 시공 전보다 복잡해집니다.
따라서 언더코트 단계의 저항 측정은 단순한 중간 시험이라기보다, 상도로 덮기 전에 접지경로와 전도층의 연속성을 확인하는 공정관리 과정으로 이해하는 것이 좋습니다.
접지경로의 연속성은 상도를 덮기 전에 확인해야 합니다. 덮은 뒤에 남는 것은 결과값뿐입니다.
재도장 인터벌과 노점 — ESD 바닥의 시공 품질을 좌우하는 조건
ESD 바닥은 여러 층이 하나의 시스템으로 완성되기 때문에 각 층을 언제, 어떤 환경에서 시공하는지가 중요합니다.
정해진 재도장 시간(Recoat Interval)을 벗어나거나 바탕면에 결로가 발생하면 층간 부착과 최종 마감 품질에 영향을 줄 수 있습니다.
Nitoflor SL3000 UT 계열의 기술자료에서도 온도와 양생시간에 따른 시공조건을 별도로 제시하고 있습니다.
공개된 SL3000 UT 자료에서는 Scratch Coat를 20 °C에서 12 ~ 48시간 양생한 뒤 다음 공정을 진행하도록 제시합니다.
현재 검토 중인 SL3000UT ESD 기술자료의 주요 공정조건을 정리하면 다음과 같습니다.
| 공정 | 조건 | 비고 |
|---|---|---|
| 프라이머 양생 | 20 °C에서 12 ~ 48시간 | 48시간 초과 시 재연마 후 재시공 |
| 언더코트 시공 | 프라이머 양생 완료 후 24시간 이내 | 노점 이하 온도에서는 시공하지 않음 |
| 상도 롤링 | 타설 후 10분 이내 완료 | 스파이크 롤러로 탈포 |
| 사용 개시 | 27 °C 기준 7일 양생 후 | 내약품성 확보 시점 |
여기서 재도장 인터벌(Recoat Interval)은 단순한 공정 일정이 아닙니다.
앞선 층이 너무 덜 경화된 상태에서 다음 층을 시공해서도 안 되고, 반대로 허용시간을 지나 표면이 완전히 경화된 경우에는 추가적인 표면처리가 필요할 수 있습니다.
노점도 함께 확인해야 합니다
시간만 맞는다고 시공조건이 충족되는 것은 아닙니다.
Fosroc의 공개 SL3000 UT TDS에서는 바탕면과 시공된 바닥을 노점(Dew Point)보다 최소 3 °C 높은 상태로 유지하도록 요구하며,
이는 결로나 표면의 blooming 위험을 줄이기 위한 조건입니다.
따라서 현장에서는 단순히 대기온도만 확인하는 것이 아니라 바탕면 온도, 대기온도, 상대습도와 노점의 관계를 함께 확인해야 합니다.
또한 동일한 제품 계열이라도 문서의 발행지역, 온도조건 및 시스템 구성에 따라 제시되는 작업시간이 달라질 수 있습니다.
따라서 서로 다른 자료의 시간을 하나의 기준으로 혼용하기보다는 실제 적용되는 제품의 최신 TDS를 기준으로 공정별 허용시간을 확인하는 것이 중요합니다.
다음 공정으로 넘어가기 전에 확인해야 할 것은 두 가지입니다. 정해진 재도장 시간 안에 있는가, 그리고 바탕면 온도가 노점보다 충분히 높은가.
완성된 바닥은 무엇으로 확인하는가
ESD 바닥의 각 Layer가 정상적으로 시공되었다면 마지막에는 완성된 Flooring System의 전기적 성능을 확인하는 과정이 필요합니다.
Nitoflor SL3000UT ESD 브로슈어에서는 전체 시스템의 표면 대 표면 저항(Point-to-Point Resistance)과 표면 대 접지 저항(Resistance to Ground)을
ASTM F150 기준으로 측정하도록 제시합니다.
이 가운데 표면 대 접지 저항은 단순히 상도 표면의 특성만 확인하는 값이 아닙니다.
앞에서 살펴본 상도 → Undercoat → Copper Tape → Earthing Point → Ground로 이어지는 전기적 경로가 정상적으로 형성되어 있어야
전체 시스템에서 요구되는 저항 특성을 확인할 수 있습니다.
Fosroc 교육자료에서도 바닥 인수 과정에서 시공이 완료된 바닥의 저항성능을 시험을 통해 입증하도록 요구될 수 있다고 설명합니다.
따라서 최종 저항시험은 개별 자재의 성능을 다시 확인하는 시험이라기보다,
현장에 시공된 ESD Flooring System이 요구되는 전기적 성능을 실제로 구현하고 있는지를 검증하는 과정으로 이해하는 것이 적절합니다.
하지만 여기에서도 한 가지 주의할 점이 있습니다. 저항값이 기준을 만족한다고 해서 ESD 시스템의 모든 성능이 확인되는 것은 아닙니다.
Fosroc 교육자료에서는 전도성 바닥이라 하더라도 실제 보행 과정에서 전자부품에 영향을 줄 수 있는 정전기가 발생할 가능성을 언급합니다.
따라서 바닥의 전기저항을 평가하는 ANSI/ESD STM7.1과 함께, 실제 Footwear/Flooring System에서 발생하는 Body Voltage를 평가하는
ANSI/ESD STM97.2의 관점도 함께 살펴볼 필요가 있습니다.
결국 완성된 ESD 바닥은 하나의 저항값만으로 판단하기보다,
바닥에서 Ground까지 전기적 경로가 형성되어 있는지와 실제 사용환경에서 정전기가 적절하게 관리되는지를 함께 확인해야 합니다.
최종 저항시험은 바닥재 한 층을 검사하는 것이 아니라, 시공된 ESD Flooring System이 하나의 전기적 시스템으로 작동하는지를 확인하는 과정입니다.
설계·검토 단계에서 무엇을 확인해야 하는가
ESD 바닥의 접지경로는 상도가 시공되고 나면 직접 확인하기 어려운 부분이 많습니다.
따라서 시공단계에서 문제를 발견하기보다 설계와 시방 검토 단계에서 접지방식과 검사기준을 먼저 정리해 두는 것이 중요합니다.
- 접지단자 위치 — ESD 바닥 시공범위 안에서 사용할 수 있는 Earthing Point가 확보되어 있는지 전기 설계와 함께 확인합니다.
- Copper Tape 배치 — 동테이프의 배치 형태와 간격을 어떤 기준으로 적용할지 제조사 최신 Method Statement와 프로젝트 시방에서 확인합니다.
- 접지 연결 개소 — Copper Tape의 배치와 별개로, 면적에 따른 Earthing Point의 수량과 최대 간격을 확인합니다.
- 중간 검사 — Undercoat 시공 후 전기적 연속성을 확인하는 저항 측정을 검사절차에 포함하고 측정 위치와 기록방법을 정합니다.
- 시공 인터벌 — Primer, Undercoat, Topcoat 사이의 허용시간을 현장 온도와 노점조건을 포함하여 검토합니다.
- 최종 시험 — ASTM F150에 따른 저항시험뿐 아니라 프로젝트에서 ANSI/ESD STM7.1, STM97.1 또는 STM97.2 등 추가적인 시스템 평가를 요구하는지 확인합니다.
바탕면 조건도 시스템의 일부입니다
접지와 전기적 성능만 확인한다고 ESD 바닥의 시공조건이 모두 충족되는 것은 아닙니다.
바탕 콘크리트의 재령, 함수상태, 표면강도와 평활도 역시 전체 시스템의 시공 품질에 직접적인 영향을 줍니다.
따라서 신설 콘크리트에서는 제조사가 요구하는 최소 양생기간을 확보하고, 바탕면의 수분조건과 표면상태가 제품의 적용기준을 만족하는지 확인해야 합니다.
특히 ESD Flooring은 여러 Layer가 순차적으로 시공되는 시스템이므로 바탕면에서 문제가 발생하면 이후의 Primer, Undercoat, Topcoat를
정상적으로 시공했더라도 전체 바닥의 품질을 확보하기 어렵습니다.
ESD 바닥의 검토는 Topcoat에서 시작하는 것이 아니라 바탕면과 접지계획에서 시작합니다.
핵심 정리
ESD 성능은 재료 하나가 아니라 시스템의 결과입니다
상도의 저항특성만으로 전체 성능을 판단할 수는 없습니다. 표면 대 접지 저항은 상도, Undercoat, Copper Tape, Earthing Point가 하나의 전기적 경로로 연결되어야 확인할 수 있는 값입니다.
Copper Tape는 선, Undercoat는 면을 만듭니다
Copper Tape는 접지단자까지 이어지는 금속 경로를 만들고, Undercoat는 바닥 면 전체에서 전하가 이동할 수 있는 연속적인 전도층을 형성합니다.
중간 검사는 상도를 덮기 전에 해야 합니다
Undercoat 단계의 저항 측정은 최종 준공시험과 목적이 다릅니다. 상도가 시공된 뒤에는 하부 전도층의 불연속이나 접지경로의 문제를 직접 확인하기가 훨씬 어려워집니다.
재도장 인터벌과 노점은 시공 품질에 직접 영향을 줍니다
Primer, Undercoat, Topcoat 사이의 허용시간과 노점조건은 층간 부착과 최종 시스템 품질에 영향을 줍니다. 정해진 시공조건을 벗어나면 추가 표면처리나 재시공이 필요할 수 있습니다.
수치가 다를 때는 적용 기준을 먼저 확인합니다
Copper Tape 배치, Earthing Point 수량, 재도장 인터벌 등은 자료와 시스템에 따라 다르게 제시될 수 있습니다.
실제 적용에서는 프로젝트 시방서와 해당 제품의 최신 TDS·Method Statement를 함께 확인해야 합니다.
