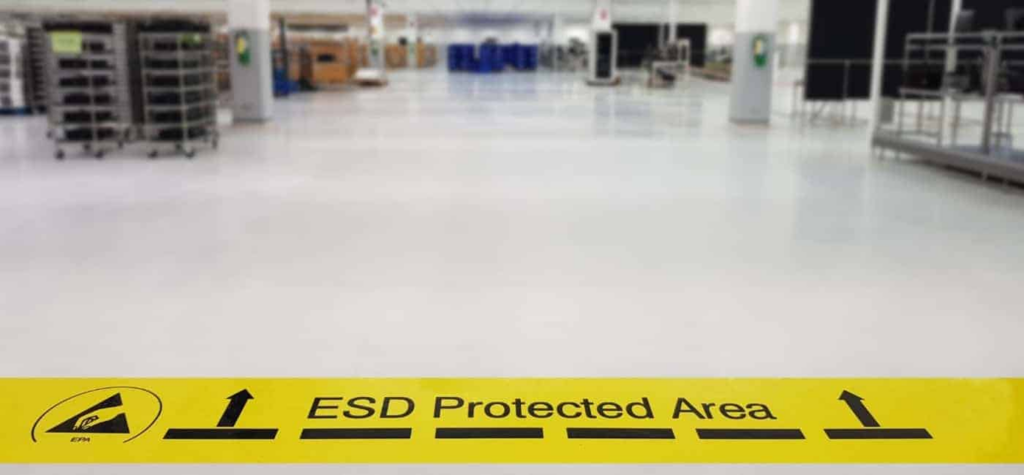

ESD 바닥재란 무엇인가 — 저항값만 보면 안 되는 이유

반도체 공장이나 전자제품 생산라인의 바닥은 겉보기에 일반적인 산업용 바닥과 크게 다르지 않습니다. 하지만 이런 공간의 바닥에는 내마모성이나 내약품성 외에 한 가지 역할이 더 요구됩니다. 정전기를 제어하는 것이며, 이를 위해 사용되는 것이 ESD Flooring입니다.

ESD 바닥재의 기술자료를 보면 가장 먼저 눈에 들어오는 것은 대개 10⁶ Ω, 10⁹ Ω 같은 전기저항값입니다. 그래서 ESD 바닥을 단순히 전기가 통하는 바닥이라고 이해하기 쉽습니다.

하지만 실제 ESD 성능은 바닥재의 저항값 하나만으로 결정되지 않습니다. 사람이 어떤 신발을 신는지, 바닥 위를 걸을 때 정전기가 얼마나 발생하는지, 그 전하가 어디로 빠져나가는지가 함께 작용하기 때문입니다.

이 글에서는 정전기 방전(Electrostatic Discharge, ESD)을 왜 바닥에서 관리하는지, Conductive와 Dissipative는 무엇이 다른지, 그리고 ANSI/ESD STM7.1·STM97.1·STM97.2가 각각 무엇을 평가하는지를 살펴봅니다.

정전기는 왜 바닥에서 관리하는가

겨울철 문고리를 잡았을 때 손끝에서 전기가 튀는 경험은 대부분 해본 적이 있을 것입니다. 이것이 축적된 전하가 다른 물체로 급격하게 이동하는 현상, 즉 정전기 방전(Electrostatic Discharge, ESD)입니다.

정전기는 특별한 상황에서만 발생하지 않습니다. 사람이 걸어 다니는 과정에서도 신발과 바닥이 반복적으로 접촉하고 분리되면서 전하가 발생하고 몸에 축적될 수 있습니다.

일상생활에서는 대부분 문제가 되지 않지만, 반도체나 정밀 전자부품을 취급하는 환경에서는 작은 방전도 관리 대상이 됩니다. 그래서 작업자의 정전기를 관리하기 위해 ESD Footwear와 ESD Flooring을 함께 사용합니다.

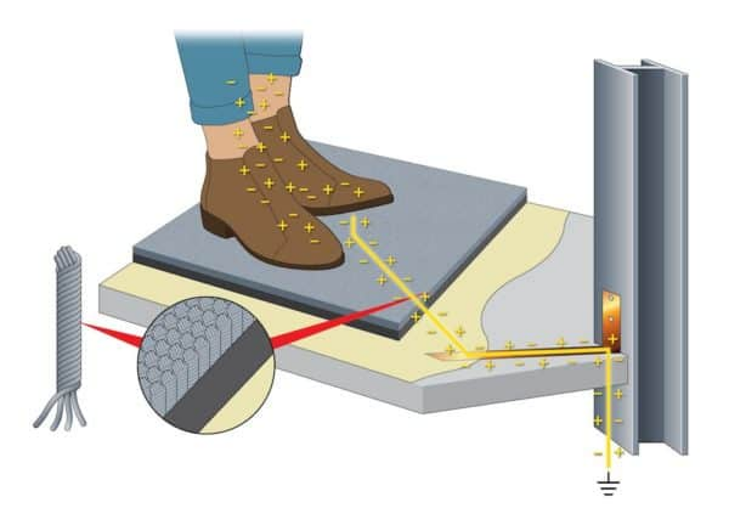

사람 → ESD 신발 → ESD 바닥 → 접지(Ground)

사람에게 축적된 전하가 신발과 바닥을 거쳐 Ground 방향으로 이동할 수 있도록 하나의 전기적 경로를 만드는 것입니다. 여기서 ESD 바닥은 독립적으로 작동하는 마감재가 아니라 정전기 제어 시스템을 구성하는 하나의 요소라는 점을 알 수 있습니다.

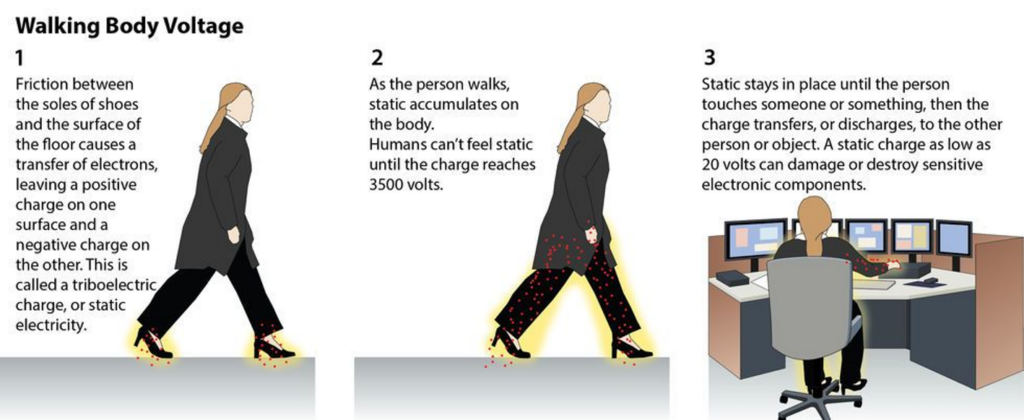

얼마나 작은 방전이 문제가 되는가

ESD 관리 기준이 왜 그렇게 엄격한지는 손상이 발생하는 전압 수준을 보면 이해하기 쉬워집니다. Fosroc의 ESD Flooring 기술자료에서는 20 V 정도의 작은 정전기 방전으로도 마이크로전자부품이 손상되거나 파괴될 수 있다고 설명합니다.

사람이 느낄 수 있는 정전기는 일반적으로 이보다 훨씬 높은 전압에서 감지됩니다. 즉 작업자가 아무것도 느끼지 못한 상태에서도 부품에는 손상이 발생할 수 있다는 의미로 볼 수 있습니다.

ESD 관리는 사람이 인지할 수 있는 방전이 아니라, 인지하지 못하는 수준의 방전을 대상으로 합니다.

ESD 바닥이 하는 두 가지 일

그렇다면 ESD 바닥은 사람에게 축적된 정전기를 Ground로 보내기만 하면 충분할까요. 기술자료에서는 ESD 바닥이 갖춰야 할 조건을 두 가지로 구분해 설명합니다.

Charge Dissipation — 축적된 전하를 Ground로 이동시킵니다

첫 번째는 사람이나 물체에 이미 축적된 전하가 적절한 전기적 경로를 통해 Ground 방향으로 이동하도록 하는 것입니다. 이때 바닥의 전기저항 특성이 직접 작용합니다.

저항이 지나치게 높아 전기적 경로가 형성되지 않으면 축적된 전하를 효과적으로 관리하기 어렵습니다. 기술자료에서 바닥의 Conductive 또는 Dissipative 특성이 이 조건을 담당한다고 설명하는 것도 같은 맥락입니다.

Charge Generation Control — 새로운 정전기의 발생을 관리합니다

두 번째는 정전기가 애초에 발생하지 않도록 하는 것입니다. 작업자가 바닥 위를 걸으면 신발과 바닥의 접촉과 분리가 반복되고, 이 과정 자체에서 새로운 전하가 발생할 수 있습니다.

Fosroc 기술자료에서는 전도성을 가진 바닥이라도 전자부품을 손상시킬 만큼의 정전기를 발생시킬 수 있다고 언급합니다. 따라서 이미 발생한 전하의 이동뿐 아니라 실제 보행 조건에서의 발생량도 함께 확인해야 합니다.

두 조건을 정리하면 다음과 같습니다.

구분	내용	관련 특성
Charge Dissipation	이미 축적된 전하를 Ground로 이동시키는 것	바닥의 전기저항 특성
Charge Generation Control	보행 과정에서 새로운 정전기의 발생을 관리하는 것	바닥과 신발의 조합

이 두 가지를 구분하면 ESD 바닥에서 왜 저항값 하나로 모든 성능을 판단하기 어려운지 이해하기 쉬워집니다. 저항값은 첫 번째 조건에 대한 정보이지 두 번째 조건에 대한 정보는 아니기 때문입니다.

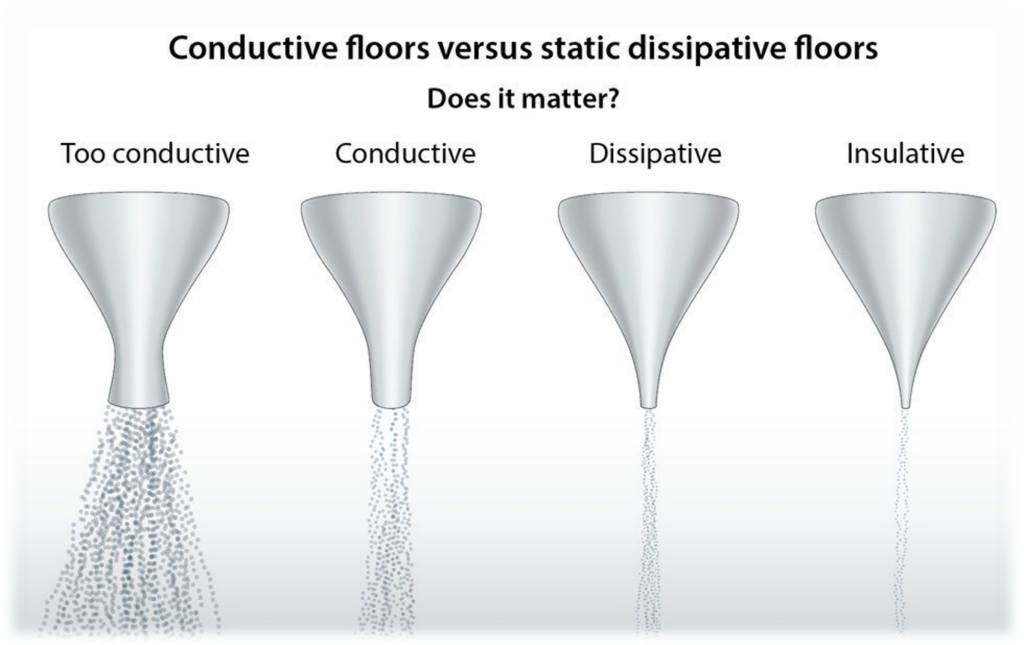

Conductive와 Dissipative는 무엇이 다른가

ESD 바닥재를 검토하면 거의 반드시 두 용어를 만나게 됩니다. 국내 실무에서는 각각 전도성과 정전기 소산성으로 표현하며, 가장 기본적인 차이는 전기저항 범위에 있습니다.

다음은 일반적으로 사용되는 구분 기준입니다.

구분	전기저항 범위
Conductive	1.0 × 10⁶ Ω 미만
Dissipative	1.0 × 10⁶ Ω 이상 ~ 1.0 × 10⁹ Ω 미만

Conductive는 상대적으로 저항이 낮고 Dissipative는 그보다 높은 범위를 가집니다. 여기까지만 보면 저항이 더 낮은 쪽이 더 좋은 것처럼 보일 수 있습니다.

저항이 더 낮은 Conductive 바닥이 항상 더 좋은 선택인가?

그렇게 단순하게 판단하기는 어렵습니다. ESD 바닥의 목적은 저항을 최대한 낮추는 것이 아니라 해당 시설에서 요구하는 범위 안에서 정전기를 관리하는 것이기 때문입니다.

Fosroc 기술자료에서도 Dissipative가 필요한 조건에서 Conductive 제품을 요청하는 경우가 있으므로 시방을 확인하도록 안내하고 있습니다. 어느 쪽이 우수한지를 따지기보다 프로젝트의 ESD Control Plan과 시방이 요구하는 저항범위를 먼저 확인해야 합니다.

그렇다면 왜 저항값만 보면 안 되는가 — 세 가지 시험기준

요구되는 저항범위를 확인하고 그에 맞는 제품을 시공하면 충분해 보일 수 있습니다. 이 질문에 답하려면 ESD 분야에서 사용되는 시험기준이 각각 무엇을 평가하는지 살펴볼 필요가 있습니다.

STM7.1 — 바닥의 저항 특성을 봅니다

ANSI/ESD STM7.1은 ESD Flooring의 전기저항 특성을 평가하는 시험방법입니다. 바닥이 요구되는 전기적 성능을 가지고 있는지를 확인하는 것이 목적이며, 그래서 제품 기술자료와 프로젝트 시방에서 가장 자주 인용됩니다.

다만 이 시험의 대상은 바닥 그 자체입니다. 실제 현장에서는 바닥만 존재하지 않고 사람이 신발을 신고 그 위를 움직입니다.

STM97.1 — 사람과 신발까지 연결해서 봅니다

ANSI/ESD STM97.1은 사람이 ESD Footwear를 착용한 상태에서 사람·신발·바닥으로 이어지는 시스템의 저항을 평가합니다. 바닥 자체의 저항이 적절하더라도 실제 사용하는 신발과의 조합에서 경로가 제대로 형성되는지는 별개의 문제이기 때문입니다.

ESD 바닥의 시험기준이 바닥과 신발의 조합을 전제로 구성되어 있다는 점은 실무에서 특히 중요합니다. 현장에서 사용할 ESD Footwear가 결정되지 않으면 시스템 성능을 확인하기 어렵습니다.

STM97.2 — 실제로 걸었을 때를 봅니다

시스템의 저항을 확인해도 남는 문제가 있습니다. 사람이 실제로 걸으면 접촉과 분리가 반복되면서 새로운 정전기가 발생하기 때문입니다.

ANSI/ESD STM97.2는 사람이 ESD Footwear를 착용하고 Flooring 위를 움직일 때 발생하는 Body Voltage를 평가합니다. 앞서 살펴본 Charge Generation Control에 해당하는 시험으로 볼 수 있습니다.

세 시험기준의 차이를 정리하면 다음과 같습니다.

시험기준	핵심 질문	평가 대상
ANSI/ESD STM7.1	바닥의 전기저항 특성은 적절한가	Flooring
ANSI/ESD STM97.1	사람·신발·바닥의 시스템 저항은 적절한가	Person + Footwear + Flooring
ANSI/ESD STM97.2	실제 보행 시 Body Voltage는 어떻게 나타나는가	Person + Footwear + Flooring

Fosroc 기술자료에서도 ESD 바닥을 선정할 때 전기저항 시험인 STM7.1과 정전기 발생 평가인 STM97.2를 함께 확인할 것을 권하고 있습니다. 저항값이 중요한 것은 맞지만, 저항값 하나가 전체 ESD 성능을 의미하지는 않습니다.

결국 ESD 바닥은 하나의 시스템입니다

ESD 바닥재를 검토할 때 가장 먼저 나오는 질문은 대개 제품의 저항값입니다. 중요한 질문이지만 여기에서 검토가 끝나서는 안 됩니다.

• 요구 성능 — Conductive와 Dissipative 중 시방이 요구하는 것이 무엇인지 확인합니다.
• 시험방법 — 제시된 저항값이 어떤 기준으로 측정된 값인지 확인합니다.
• Footwear — 현장에서 사용할 ESD 신발과의 조합이 검토되었는지 확인합니다.
• 접지경로 — 바닥에서 Ground까지 전기적 경로가 연속적으로 형성되는지 확인합니다.
• 보행 조건 — 실제 보행 시 발생하는 Body Voltage가 어떻게 관리되는지 확인합니다.

이 항목들은 서로 독립된 조건이 아니라 하나의 경로 위에 놓여 있습니다. 어느 한 항목만 확인해서는 실제 사용조건에서의 성능을 판단하기 어렵습니다.

ESD Flooring은 저항값 하나가 아니라 사람·신발·바닥·접지로 이어지는 시스템으로 봐야 합니다.

---

핵심 정리

ESD Flooring의 역할
축적된 전하를 Ground로 이동시키는 것뿐 아니라, 실제 작업환경에서 정전기의 발생 자체를 관리하는 것까지 포함합니다.

Conductive와 Dissipative
차이는 기본적으로 전기저항 범위에 있으며, 저항이 낮다고 항상 더 나은 선택은 아닙니다. 프로젝트가 요구하는 범위를 먼저 확인해야 합니다.

시험기준의 역할 구분
STM7.1은 바닥, STM97.1은 사람·신발·바닥의 시스템 저항, STM97.2는 보행 시 Body Voltage를 평가합니다.

System Approach
사람·신발·바닥·접지가 하나의 시스템으로 작동하는지를 확인해야 하며, 저항값은 그 시스템의 한 가지 지표입니다.

---

Technical Index

Category · 바닥재
Topic · ESD Flooring
Standards · ANSI/ESD STM7.1 · ANSI/ESD STM97.1 · ANSI/ESD STM97.2
Keywords · ESD 바닥재 · 정전기 방지 바닥 · Conductive Flooring · Dissipative Flooring · Charge Dissipation · Charge Generation · ESD Footwear · Walking Body Voltage

Reference

Fosroc Electrostatic Discharge (ESD) Flooring Solution, Technical Presentation
ANSI/ESD STM7.1 · ANSI/ESD STM97.1 · ANSI/ESD STM97.2

---
